20〜30% 塗料の節約ができます》

高塗着効率 エコスプレーシステムの経済効果

金属サイディングの場合約645万円/年     窯業サイディング約1,612万円/年

C

エコスプレーシステムにより塗料を
20%節約できる場合の効果。

塗布量 7g/尺2 で試算。

板の面積=1.32尺×13.2尺=17.4尺2/枚

塗布量=17.4尺2×7g/尺2=122g/枚

塗料節約量=122g/枚×0.2=24g/枚

ライン生産量
送り20m/分÷5ピッチ×2列=8枚/分=480枚/H
稼働率を考慮して400枚/H
400枚/H×7H=2,800枚/日

1日の塗料節約量
2,800枚/日×24g=67,200g/日

1ヶ月の塗料節約量
67.2kg×20日/月=1,344kg/月

1年の塗料節約量
1,344kg×12=16,128kg/年

1年の塗料節約金額

塗料金額を400円/kgと仮定して
400円×16,128kg = 6,451,200円/年

1年での節約金額

¥6,451,200円の節約となります。
━━━━━━━

エコスプレーシステムにより塗料を
20%節約できる場合の効果

塗布量 7g/尺2 で試算。

板の面積=1.5尺×10尺=15尺2/枚

塗布量=15尺2/枚×7g/尺2=105g/枚

塗料節約量=105g/枚×0.2=21g/枚

ライン生産量
8,000枚/日の場合。



1日の塗料節約量
8,000枚/日×21g=168,000g/日

1ヶ月の塗料節約量
168kg×20日/月=3,360kg/月

1年の塗料節約量
3,360kg×12=40,320kg/年

1年の塗料節約金額

塗料金額を400円/kgと仮定して
400円×40,320kg=16,128,000円/年

1年での節約金額

¥16,128,000円の節約となります。
━━━━━

エコスプレーシステム 《ダウンブローシステム》

節 約 金 額

 萬代機械では、水洗ブースによる塗料の消費量をいかに減らし、塗装ムラをなくしてコストダウンが図れるかをテーマに
「エコスプレーシステム《ダウンブローシステム》を新開発しました。

 このシステムを説明するフロー図 @とAは、従来の水洗ブース式の風の流れを、

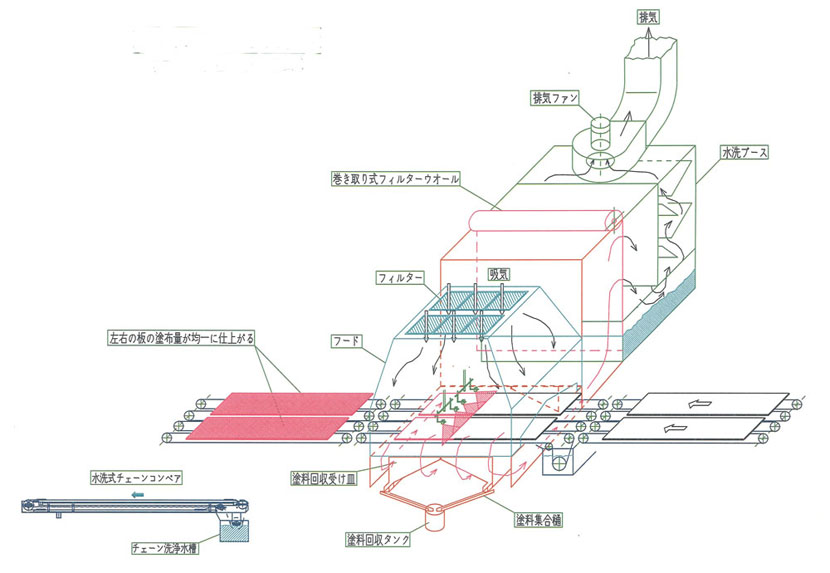

フロー図 BとCは、新開発したダウンブロー方式を表しています。風の流れを
サイド方式からダウンブロー方式に変更したのが大きな特徴です。
ダウンブロー方式は従来の方式と比較して次の3つの利点があります。

1. 塗着効率が20〜30%UPする事により、塗料消費量を抑える事が
  できます。
2. 産廃発生を減少する事ができます。
3. 清掃時間の大幅短縮が図れます。

 塗着効率20〜30%UPにより塗料がどれだけ削減できるかを、フロー図Dに
コスト試算表として掲載しました。なお、新開発のダウンブロー装置は既設の水洗ブースを再利用して装置の改良が容易にできます。

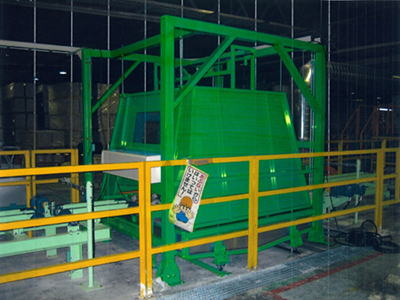

      実生産ラインでの採用実績(2006年10月〜2009年8月)
      @ 窯業建材塗装工場で     4台
      A 金属サイディング塗装工場で 2台

新鮮空気

@塗着効率20〜30%UP
A産廃処理費用の減少
Bスプレーガンによる塗装室の汚れがほとんど無し

ダウンブローシステムの効果

図の左側から送風されて、
右側に流れている状態です。

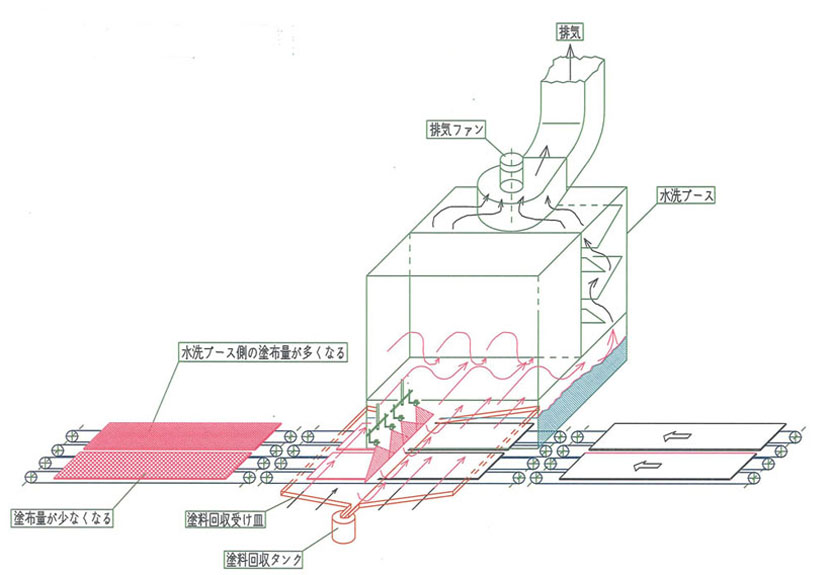

従来の水洗ブース

@

送風が図の手前から奥に流れるため、
手前の製品の塗布量は少なくなり、
奥の製品に塗布量が多くなる現象が
おきます。

室内の空気の流れ

風上の塗布量が少ない。
スプレーミストの約40%強が水洗ブースに
  吸い込まれて産廃になっている。(右下図)

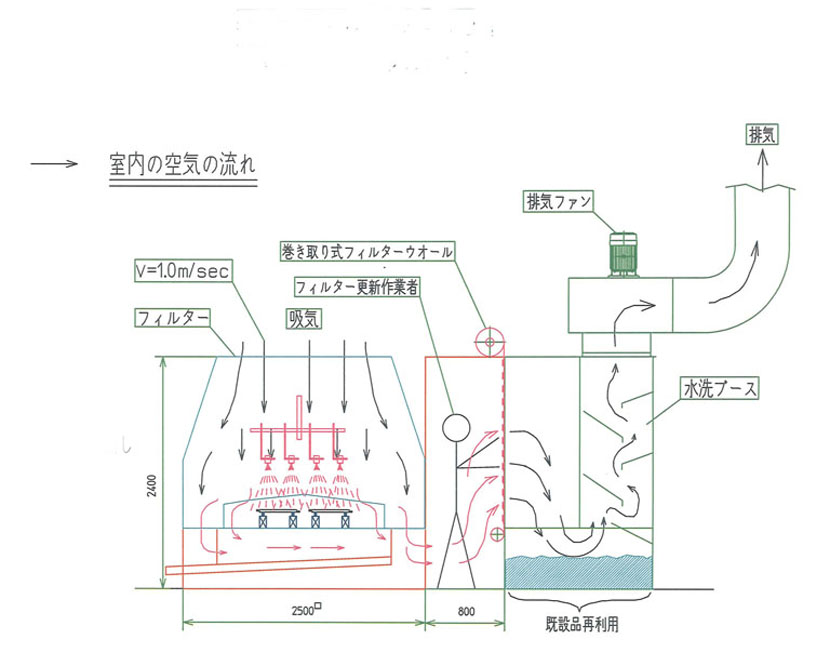

エコスプレーシステム側面図

D

こんなに違います。

新開発のダウンブローシステムと従来の水洗ブースとのランニングコスト表です。(当社比)

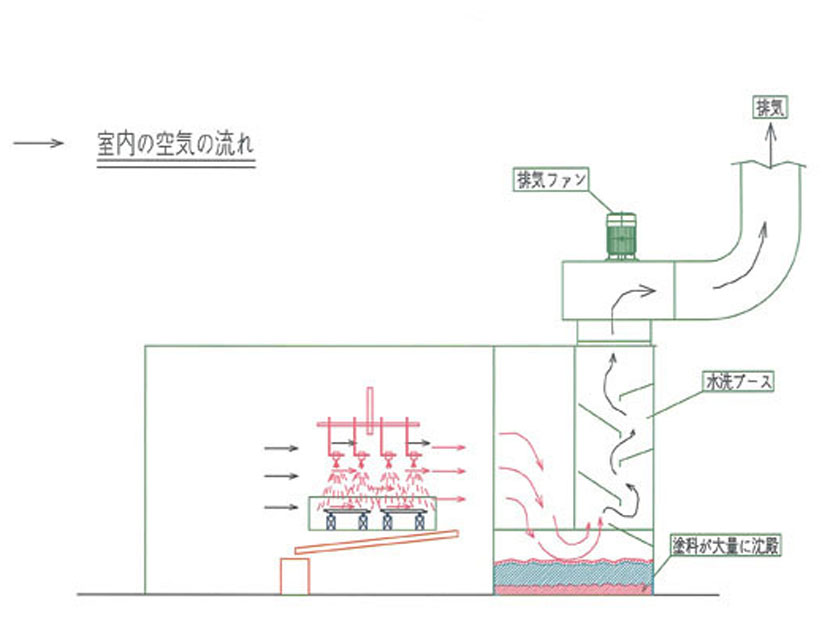

従来の水洗ブース側面図

A

B

 新技術開発    塗着効率 20〜30% 改善
